Характеристики
Внесен в ГосРеестр
—
Нет
Мин. частота (кГц)
—
300
Макс. частота (ГГц)
—
8.5
Частотный диапазон
—
300 кГц … 8,5 ГГц
Количество портов
—
2
Все характеристики
2 152 592 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

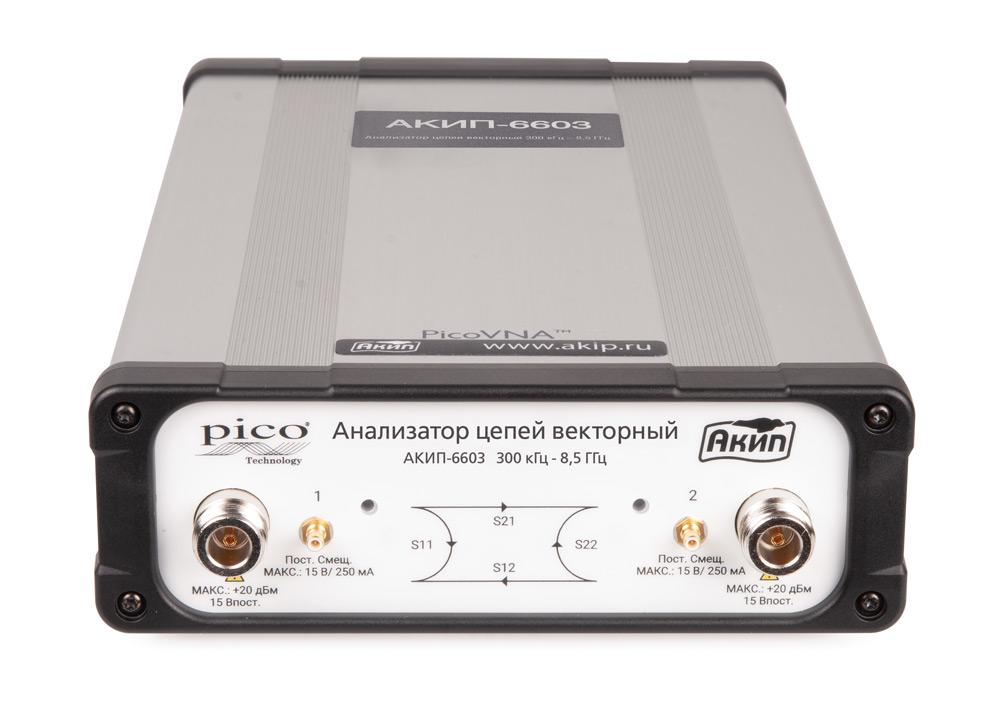

Векторный анализатор цепей АКИП-6603 c более широким диапазоном частот для выполнения векторного анализа: от 300 кГц до 8,5 ГГц. АКИП-6603 обладает всеми функциональными и измерительными возможностями полноценного векторного анализатора цепей. В АКИП-6603 применена фирменная технология “Quad RX”, которая обеспечивает динамический диапазон 124 дБ при использовании четырех независимых приемников, широкий динамический диапазон очень важен при анализе устройств с большим коэффициентом затухания.
Особенности:
- Рабочий диапазон частот 300 кГц – 8,5 ГГц;
- Высокоскоростной двухпортовый анализ (до 5500 изм/сек);
- До 10000 изм/сек S11 + S21;
- Основные измеряемые параметры: S11, S21, S12, S22;
- Входное сопротивление: стандартно - 50 Ом (математическое преобразование от 10 до 200 Ом);
- Входной тракт - тип N;
- Динамический диапазон: 124 дБ при ПЧ 10 Гц (четыре независимых приемника, технология “Quad RX”);
- Диапазон регулирования выходной мощности -20 … +10 дБм;
- Маркерные измерения и поиск по маркерам;
- 0,005 дБ СКЗ-шум при максимальной ширине полосы 140 кГц;
- Возможность сохранения результатов измерений в графическом и табличном форматах;
- Измерение параметров смесителей;
- Измерение параметров преобразований AM-PM усилителей;
- Различные виды калибровки: калибровка с неизвестным адаптером, SOLT калибровка;
- Интерфейс USB, ПО под управлением ОС WIN 7, WIN 8 (кроме RT), WIN 10.
|
Внесен в ГосРеестр
|
Нет |
|
Мин. частота (кГц)
|
300 |
|
Макс. частота (ГГц)
|
8.5 |
|
Частотный диапазон
|
300 кГц … 8,5 ГГц |
|
Количество портов
|
2 |
|
Динамический диапазон
|
124 дБ |
|
Опорный генератор
|
±1×10⁻⁵ |
|
Максимальная выходная мощность
|
-20 ... 10 дБм |
|
Интерфейс
|
USB |
|
Питание
|
12-15 В |
|
Гарантия, (мес)
|
12 |
- Анализатор цепей АКИП-6603
- Кабель USB
- Сетевой адаптер
- Кейс для транспортировки
| Параметры приемника | |
| Полоса частот | 10 Гц, 50 Гц, 100 Гц, 500 Гц, 1 кГц, 10 кГц, 15 кГц, 35 кГц, 70 кГц, 140 кГц |
| Средний уровень собственных шумов |
-90 дБ при 0,3 – 1 МГц -110 дБ при 1 – 6000 МГц -100 дБ при >6000 МГц Относительно уровня тестового сигнала, установленного на максимальную мощность после калибровки S21. |
| Динамический диапазон | 124 дБ (ПЧ 10 Гц, максимальная мощность +6 дБм (6 ГГц), 0 дБм (8,5 ГГц) Подробный график динамического диапазона представлен под таблицей |
| Температурная стабильность |
0,02 дБ/°C (для частоты < 4 ГГц) 0,04 дБ/°C (для частоты ≥ 4 ГГц) После калибровки S21 |
| Уровень зашумленности графика (СКЗ) |
0,0008 дБ / ПЧ 10 кГц 0,003 дБ / ПЧ 70 кГц 0,005 дБ / ПЧ 140 кГц Развертка: 201 точка, 1 МГц ... 8,5 ГГц, 0 дБм |
| Неопределенность измерений |
Отражение: Частота Амплитуда Фаза –15 дБ ... 0 дБ < 2 МГц 0,7 8 > 2 МГц 0,5 4 –25 дБ ... -15 дБ < 2 МГц 0,8 6 > 2 МГц 1,0 6 –30 дБ ... -25 дБ < 2 МГц 3,0 20 > 2 МГц 3,0 20 Передача: Частота Амплитуда Фаза +0 дБм ... 6 дБм < 2 МГц 0,4 6 > 2 МГц 0,2 2 –40 дБм ... 0 дБм < 2 МГц 0,2 2 > 2 МГц 0,1 1 –60 дБм ... -40 дБм < 2 МГц 0,3 8 > 2 МГц 0,3 4 –80 дБм ... -60 дБм < 2 МГц 2,0 15 > 2 МГц 1,5 12 После выполнения калибровки, ПЧ 10, уровень тест сигнала -3 дБм, усреднение выключено |
| Паразитные отклики | -70 дБн |
| Тест порт | |
| Согласование в нагрузк |
Без коррекции: 15 дБ С коррекцией: 46 дБ |
| Согласование в источнике |
Без коррекции: 15 дБ С коррекцией: 46 дБ |
| Направленность | С коррекцией: 47 дБ |
| Перекрестные помехи | -90 дБ |
| Максимальный входной уровень | +10 дБм |
| Защита входа | +23 дБм |
| Импеданс | 50 Ом |
| Соединитель | тип N |
| Вход напряжения смещения (BIAS-T) | |
| Максимальное напряжение | ± 15 В |
| Максимальный ток | 250 мА (встроенный самовосстанавливающийся предохранитель) |
| Соединитель | SMB(m) |
| Вход / Выход синхронизации | |
| Выход сигнала запуска развертки |
Низкий уровень: 0 ... 0,8 В Высокий уровень: 2,2 ... 3,6 В |
| Вход сигнала запуска развертки |
Низкий уровень: -0,1 ... 1,0 В Высокий уровень: 4,0 ... 4,0 В ±6 В |
| Соединитель | BNC (на задней панели) |
| Измерения | |
| Измеряемые параметры |
S11, S21, S22, S12 P1dB (тестирование 1 дБ точки компрессии) Измерение параметров преобразований AM-PM усилителей Измерение параметров смесителей: потери преобразования, обратные потери, изоляция и компрессия Фаза, задержка, полярные координаты, КСВ, диаграмма Смита, временной интервал (time domain) |
| Коррекция ошибок |
Полная коррекция S параметров Полная коррекция S параметров с неизвестным адаптером S11 (Полная однопортовая калибровка) S21 (нормализаци, нормализация + изоляция) S21 (коррекция соответствия источника + нормализация + изоляция) Усреднение, сглаживание Фильтрация Hanning и Kaiser–Bessel на измерениях временного интервала Электрическая компенсация длины (ручная) Электрическая компенсация длины (автоматическая) Эффективное коррекция диэлектрической постоянной |
| Измерительные каналы | 4 канала, до 2-х трас на канал |
| Линии пределов | До 6 сегментов на канал (допускается перекрытие) |
| Маркерные измерения | 8 маркеров, типы: обычный, Δ-маркер, фиксированный, мин/макс, 3 дБ и 6 дБ |
| Развертка | |
| Тип развертки | Линейная, CW (по времени), по мощности |
| Время развертки | 38 мс: 201 точка (полна калибровка S параметров), ПЧ 140 кГц, 10 МГц ... 8,5 ГГц 20 мс: 201 точка (S21 калибровка), ПЧ 140 кГц, 10 МГц ... 6 ГГц |
| Число точек, режим VNA | 51, 101, 201, 401, 801, 1001, 2001, 4001, 5001, 6001, 7001, 8001, 9001,10001 |
| Число точек, режим TDR | 512, 1024, 2048, 4096 |
| Параметры генератора | |
| Диапазон частот | 300 кГц … 8,5 ГГц |
| Разрешающая способность | 10 Гц |
| Погрешность установки частоты | ±1*10-5 (температурный коэффициент: ±0,5*10-6 /˚C |
| Гармонические искажения | – 20 дБн (при уровне <-3 дБм) |
| Негармонические составляющие | – 40 дБн |
| Фазовые шумы (отстройка 10 кГц) |
-90 дБн/Гц: 0,3 МГц ... 1 ГГц -80 дБн/Гц: 1 ГГц ... 4 ГГц -76 дБн/Гц: > 4 ГГц |
| Уровень выходного сигнала |
+10 … -20 дБм: ≤ 6 ГГц +6 … -20 дБм: > 6 ГГц |
| Разрешение установки уровня | 0,1 дБ |
| Погрешность установки уровня | ± 1,5 дБ (при 0 дБм, 50 Ом) |
| Вход внешнего опорного уровня | 10 МГц (±6*10-6), 0 дБм (±3 дБм) |
| Выход опорного уровня | 0 дБм (±3 дБм) |
| Общие данные | |
| Интерфейс | USB 2.0 |
| Питание | AC-DC адаптер 12 … 15 В, 25 Вт |
| Габаритные размеры | 286 х 174 х 61 мм |
| Масса (не более), кг | 1,9 |
| Условия эксплуатации | 15 … 35 °С, относительная влажность до 80 |
