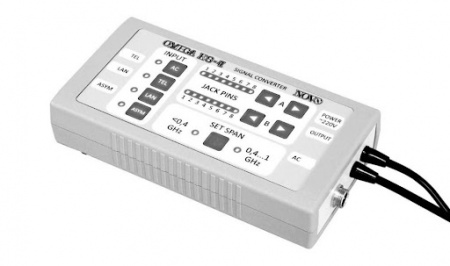

Конвертер «ОМЕГА-КС-4» предназначен для исследования сигналов и помех в проводных коммуникациях: в сети переменного тока с напряжением до 380В, в кабельных и телефонных линиях, в сетях Ethernet, где сигналы могут передаваться как без модуляции, так и на несущих частотах. При работе с телефонными линиями и компьютерными сетями используется электронная коммутация исследуемых пар проводов.
Для исследования сигналов до 400 МГц конвертер работает как повышающий преобразователь частоты. Исследование сигналов свыше 400 МГц происходит без преобразования частоты. После преобразования спектры сигналов и помех проводной линии могут исследоваться с помощью анализатора спектра. В частности, для этих целей удобно использовать экспресс-анализатор радиосигналов многофункционального комплекса радиоконтроля и поиска радиопередающих устройств «ОМЕГА».
Анализатор спектра, подключенный к выходу конвертера «ОМЕГА-КС4», позволяет наблюдать общую спектральную картину сигналов и помех в проводной линии или исследовать отдельные участки спектра с требуемым разрешением.
- Конвертер
- Комплект кабелей для подключения к проводным коммуникациям
|
Наименование характеристики |
Значение |
| Полоса пропускания (при использовании преобразования, при неравномерности 10 дБ), МГц | 0,01-30 |
| - для сети переменного тока | 0,01-90 |
| - для телефонных и ETHERNET линий | 0,01-400 |
| - для кабельных линий | |
| Входное сопротивление, Ом | 150 |
| - для сети переменного тока | 150 |
| - для телефонных и ETHERNET линий | 50 |
| - для кабельных линий | |
| Чувствительность преобразования (полоса 10 кГц, С/Ш - 10 дБ), не более, дБм | -50 |
| Частота преобразования, МГц | 433.92±0,1 |
| Нестабильность частоты преобразования в диапазоне температур от 10 до 50°С, не более | 5 х 10-6 |
| Выходное сопротивление, Ом | 50 |
| Уровень гетеродина на входе, не более, дБм | -35 |
| Динамический диапазон по интермодуляционным искажениям третьего порядка, не более, дБ | 60 |
| Потери преобразования, не более, дБ | 20 |
| Напряжение питания, В | ~220±20 |
| Габариты, мм | 203 x 98 x 44 |
| Вес, кг | 0,65 |
