ГОСРЕЕСТР
Артикул:
m-106722
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Портативный
Номер записи в ГосРеестре СИ
—
71341-18
Количество каналов
—
2
Полоса пропускания
—
60 МГц
Все характеристики
636 000 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

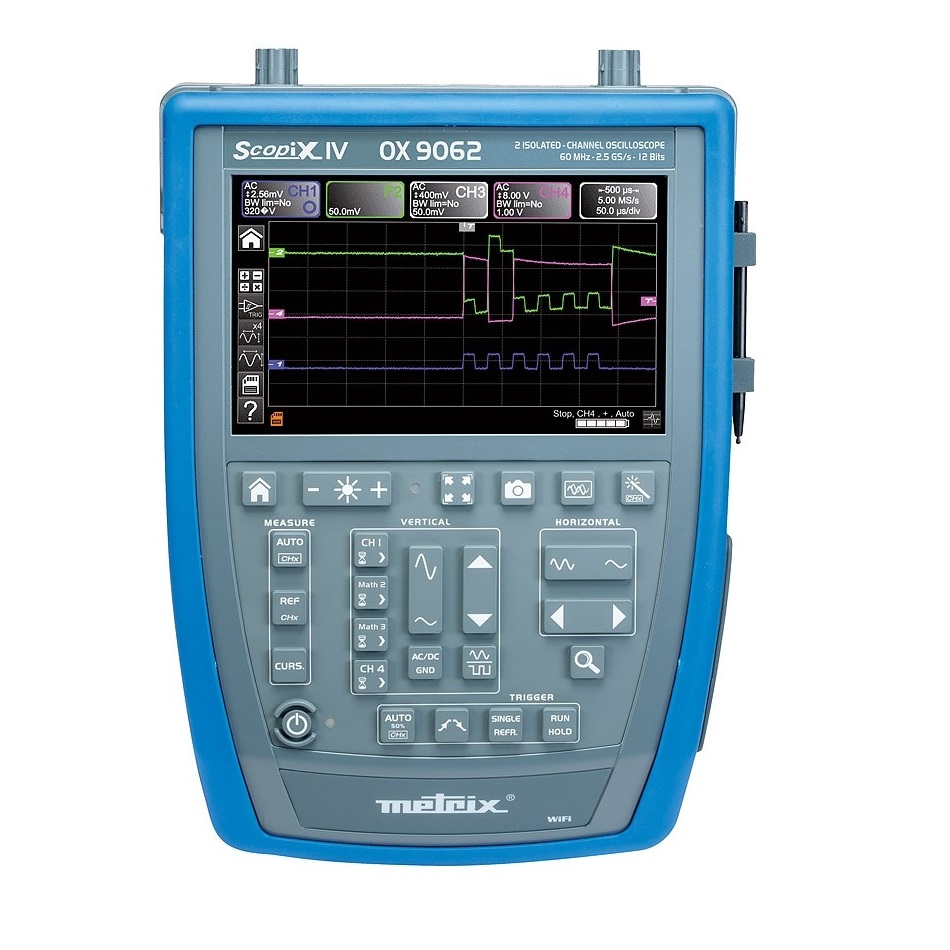

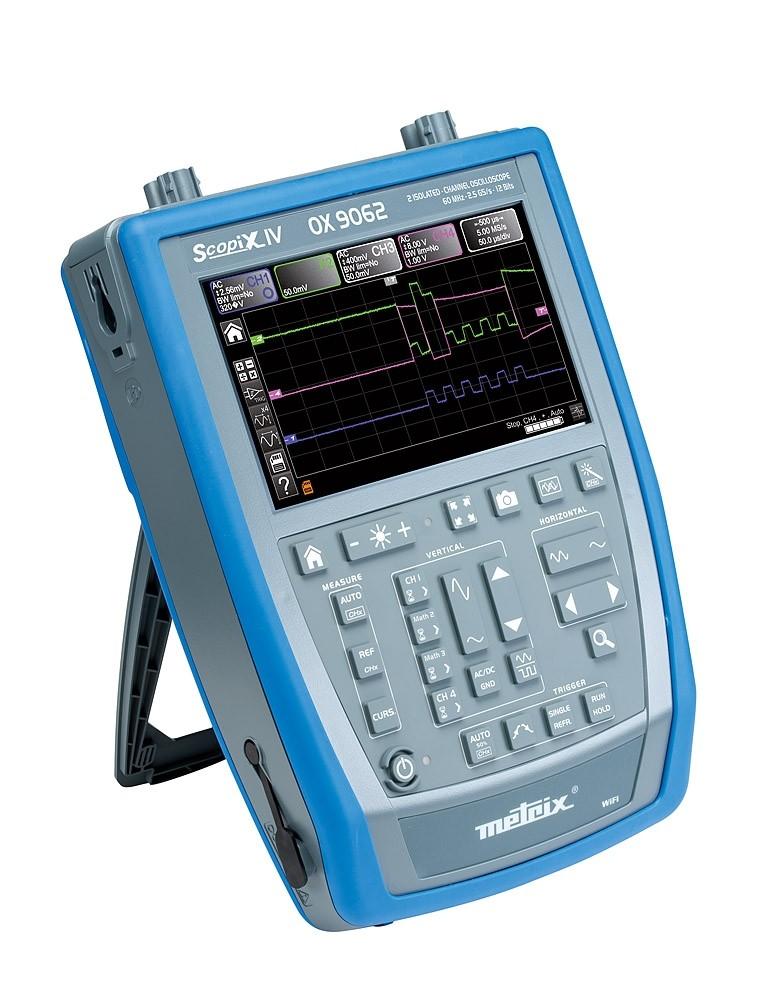

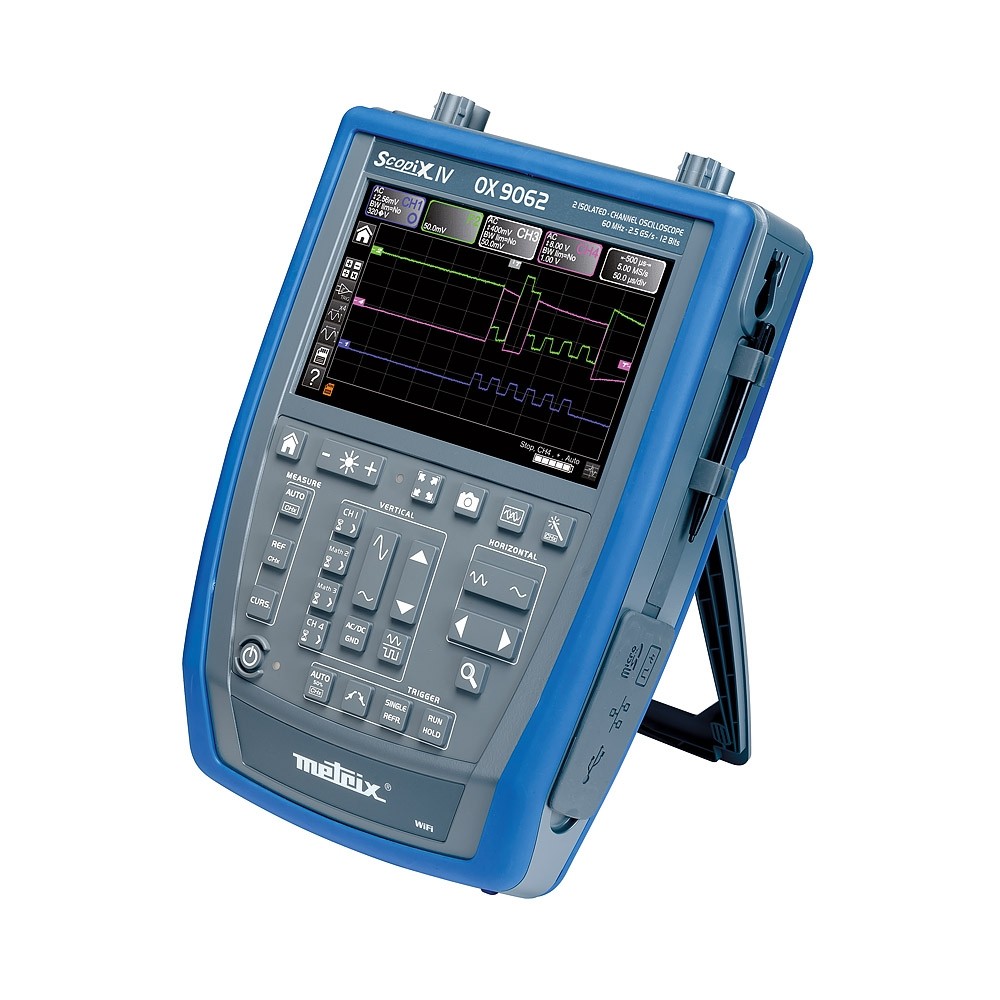

Осциллограф Metrix OX 9062 — это современный высокоточный измерительный прибор, сочетающий в себе широкие функциональные возможности и надежность, соответствующую требованиям профессиональных пользователей. Зарегистрированный в Государственном реестре средств измерений под номером 71341-18, этот осциллограф подходит для использования в официальных измерениях и испытаниях.
Прибор оснащён двумя независимыми каналами и обеспечивает полосу пропускания до 60 МГц, что делает его оптимальным решением для большинства задач в области электроники и электротехники. Благодаря частоте дискретизации 2,5 гигавыборки в секунду, Metrix OX 9062 способен точно захватывать и анализировать даже быстропротекающие сигналы с высокой временной разрешающей способностью. При этом вертикальное разрешение составляет 12 бит, что позволяет добиться высокой детализации при наблюдении амплитудных изменений.
Цветной TFT-дисплей с диагональю 7 дюймов и разрешением 800 на 480 точек обеспечивает удобный и наглядный просмотр формы сигнала, а интуитивно понятный интерфейс упрощает работу с прибором. Поддержка USB, LAN и Wi-Fi расширяет возможности подключения и обмена данными, позволяя интегрировать осциллограф в современную цифровую лабораторную инфраструктуру.
Важной особенностью прибора является возможность записи до 100000 точек на канал, что обеспечивает глубокий анализ сигналов на протяжении длительных периодов времени. Кроме традиционного анализа напряжения, Metrix OX 9062 также способен измерять сопротивление до 32 МОм и электрическую ёмкость до 5 мФ, превращая его в универсальный инструмент для диагностики электронных цепей. Он устойчив к высоким напряжениям: измерение постоянного тока возможно до 800 В, а переменного — до 600 В. Минимальная чувствительность на входе составляет всего 156 мкВ/дел, что особенно важно при работе с слабыми сигналами.
Таким образом, Metrix OX 9062 представляет собой высококлассный осциллограф, ориентированный на специалистов, которым требуется точность, функциональность и надежность в одном приборе.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Портативный |
|
Номер записи в ГосРеестре СИ
|
71341-18 |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
60 МГц |
|
Частота дискретизации
|
2.5 Гвыб/c |
|
Диагональ дисплея, дюйм
|
7" |
|
Интерфейс
|
USB, LAN, Wi-Fi |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
12 |
|
Дополнительные функции
|
Мультиметр |
- Осциллограф портативный индустриальный OX906
- Сумка для переноски
- Блок питания/зарядное устройство PA40W
- Сетевой шнур 2P европейского стандарта
- Комплект литий-ионных аккумуляторов
- Стилус
- Кабель Ethernet
- Кабель USB
- Предохранительный провод (красный, черный) (2 шт.)
- Измерительный щуп Ø 4 мм (красный, черный) (2 шт.)
- Датчик напряжения (2 шт.)
- Карта microSD (8 Гб)
- Адаптер USB/microSD
- Ручной ремешок
- PROBIX типа «БАНАН»
- Инструкция по установке USB для использования программы ScopeNet на CD
- Руководство по эксплуатации в формате .pdf на CD (> 5 языков)
- Руководство по запуску на бумажном носителе
- Листок безопасности на 20 языках
| Технические характеристики в режиме осциллографа | |||
| Число входных аналоговых каналов | 2 | ||
| Максимальная частота дискретизации в реальном времени, ГГц | 2,5 на канал | ||
| Длина записи, точек | 100000 на канал | ||
| Канал вертикального отклонения | |||
| Входной импеданс | (1,000±0,005) МОм/12 пФ | ||
| Разрешение по вертикали, бит | 12 | ||
| Диапазон установки коэффициентов отклонения (КО) | от 2,5 мВ/дел до 20 В/дел | ||
| Пределы допускаемой основной абсолютной погрешности коэффициента отклонения на постоянном токе, В | ±(0,02∙8[дел]∙КО[В/дел]) | ||
| Полоса пропускания по уровню минус 3 дБ, МГц, не менее | 60 | ||
| Время нарастания переходной характеристики, нс, не более | 5,85 | ||
| Канал горизонтального отклонения | |||
| Диапазон установки коэффициентов развертки (КР) | от 10 нс/дел до 5 с/дел | ||
| Пределы допускаемой основной относительной погрешности частоты внутреннего опорного генератора | ±50∙10-6 | ||
| Предел измерений, В | Частота, Гц | Разрешение, В | Пределы допускаемой основной абсолютной погрешности измерений, В 1) |
| Технические характеристики в режиме мультиметра при измерении напряжения постоянного и переменного тока | |||
| Напряжение постоянного тока | |||
| 0,8 | - | 0,0001 | ±(0,005∙Uизм.+25 е.м.р.) |
| 8 | - | 0,001 | |
| 80 | - | 0,01 | |
| 800 | - | 0,1 | |
| Напряжение переменного тока | |||
| 0,6 | от 40 до 200 000 | 0,0001 |
±(0,01∙Uизм.+25 е.м.р.) 2) ±(0,02∙Uизм.+25 е.м.р.) 3) ±(0,03∙Uизм.+25 е.м.р.) 4) |
| 6 | 0,001 | ||
| 60 | 0,01 | ||
| 600 | 0,1 | ||
|
Примечания: 1) – в диапазоне от 10 до 100 % предела измерений; 2) – в диапазоне частот от 40 до 1000 Гц; 3) – в диапазоне частот св. 1 до 10 кГц; 4) – в диапазоне частот св. 10 до 200 кГц; Uизм. – измеренное значение напряжения, В; е.м.р. – единица младшего разряда |
|||
| Предел измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм 1) | |
| Технические характеристики в режиме мультиметра при измерении сопротивления постоянному току | |||
| 80 Ом | 0,01 Ом | ±(0,005∙Rизм.+25 е.м.р.) | |
| 800 Ом | 0,1 Ом | ||
| 8 кОм | 1 Ом | ||
| 80 кОм | 10 Ом | ||
| 800 кОм | 100 Ом | ||
| 8 МОм | 1 кОм | ||
| 32 МОм | 10 кОм | ||
|
Примечания: 1) – в диапазоне от 10 до 100 % предела измерений; Rизм. – измеренное значение сопротивления, Ом, кОм, МОм; е.м.р. – единица младшего разряда |
|||
| Предел измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ 1) | |
| Технические характеристики в режиме мультиметра при измерении электрической емкости | |||
| 5 нФ | 1 пФ |
±(0,06∙Cизм.+10 е.м.р.) 2) ±(0,04∙Cизм.+10 е.м.р.) 3) ±(0,02∙Cизм.+10 е.м.р.) 4) |
|
| 50 нФ | 10 пФ | ±(0,02∙Cизм.+10 е.м.р.) | |
| 500 нФ | 100 пФ | ||
| 5 мкФ | 1 нФ | ||
| 50 мкФ | 0,01 мкФ | ||
| 500 мкФ | 0,1 мкФ | ||
| 5 мФ | 1 мкФ | ||
|
Примечания: 1) – в диапазоне от 10 до 100 % предела измерений; 2) – в диапазоне от 500 пФ до 1 нФ; 3) – в диапазоне св. 1 до 2 нФ; 4) – в диапазоне св. 2 до 5 нФ; Cизм. – измеренное значение электрической емкости, нФ, мкФ, мФ; е.м.р. – единица младшего разряда |
|||
| Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц | ||
| Технические характеристики в режиме мультиметра при измерении частоты | |||
| от 20 Гц до 200 кГц | ±0,002∙Fизм. | ||
|
Примечание: Fизм. – измеренное значение частоты, Гц, кГц |
|||
| Измеряемая физическая величина | Диапазон (предел) измерений | Пределы допускаемой основной абсолютной погрешности измерений | |
| Технические характеристики в режиме мультиметра при измерении физических величин с дополнительными аксессуарами (опциями) | |||
|
Сила переменного тока. Частота 50 Гц. (Опция HX0034) |
от 0 до 45 А | ±(0,015∙Iизм.+0,002) | |
| от 45 до 80 А | ±0,04∙Iизм. | ||
| Температура. 1) (Опция HX0035B) | от -10 до +1250 °С | ±(0,01∙Tизм.+3,5) | |
| Температура. 2) (Опция HX0036) | от -100 до +500 °С | ± (0,01∙Tизм.+1,5) | |
|
Сила переменного тока. Частота 50 Гц. (Опция HX0072) |
от 5 до 3000 А | ±(0,01∙Iизм.+0,5) | |
|
Сила переменного тока. Частота 50 Гц. (Опция HX0073) |
от 1 до 300 А | ±(0,01∙Iизм.+0,07) | |
|
Сила постоянного тока (Опция HX0094) |
от 4 до 20 мА | ±0,001∙Iизм. | |
|
Напряжение постоянного тока (Опция HX0095) |
1000 В | ±0,002∙Uизм. | |
| Основные технические характеристики | |||
| Параметры дисплея | цветной ЖК TFT, диагональ7 дюймов, разрешение 800 на 480 точек | ||
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
от 98 до 264 50/60 10,8 |
||
| Габаритные размеры, мм, (длина×ширина×высота) | 292,5×210,6×66,2 | ||
| Масса, кг | 2,4 | ||
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +18 до +28 70 |
||
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от 0 до +40 80 при температуре +35 °С |
||
|
|
OX9302-BUS | OX9304 | OX9104 / OX9102 | OX9062 |
| Семейство | Промышленные сети | Электроника | Электрика | Промышленное оборудование |
| Полоса пропускания | 300 МГц | 300 МГц | 100 МГц | 60 МГц |
| Каналы (количество/тип) | 2 изолированных | 4 изолированных | 2 или 4 (изолированные) | 2 (изолированные) |
| Безопасность согласно стандарту МЭК 61010 | КАТ.II 1000 В/КАТ. III 600 В | |||
| Цифровая выборка, одиночная | 2,5 Гвыб/с | 2,5 Гвыб/с | 2,5 Гвыб/с | 2,5 Гвыб/с |
| Режим повторения макс. выборки | 100 Гвыб/с | 100 Гвыб/с | 100 Гвыб/с | 100 Гвыб/с |
| Вертикальное разрешение | 12 бит | 12 бит | 12 бит | 12 бит |
| Масштабирование / физическая единица измерения | •/• | •/• | •/• | •/• |
| Связь ПК Ethernet/ Wifi | •/- | •/• | •/• | •/• |
| Веб-сервер ScopeNet PC | • | • | • | • |
| Аккумулятор Ni-MH/LI-ION | •/- | -/• | -/• | -/• |
| Характеристики осциллографа | ||||
| Чувствительность на входе, минимальная | 156 мкВ/дел | 156 мкВ/дел | 156 мкВ/дел | 156 мкВ/дел |
| Входная амплитуда, максимальная | 200 В/дел | 200 В/дел | 200 В/дел | 200 В/дел |
| Аналоговый фильтр | 15 МГц, 1,5 МГц, 5 кГц | 15 МГц, 1,5 МГц, 5 кГц | 15 МГц, 1,5 МГц, 5 кГц | 15 МГц, 1,5 МГц, 5 кГц |
| Временная база (на деление) | 1 нс–200 с | 1 нс–200 с | 1 нс–200 с | 1 нс–200 с |
| Режим Roll/Режим XY | •/• | •/• | •/• | •/• |
| Глубина памяти | 100 квыб/канал | 100 квыб/канал | 100 квыб/канал | 100 квыб/канал |
| Память для сбора данных | > 2 Гб на SD-карте любого формата | > 2 Гб на SD-карте любого формата | > 2 Гб на SD-карте любого формата | > 2 Гб на SD-карте любого формата |
| Количество эталонных осциллограмм или математических функций на экране | 4 | 4 | 4 | 4 |
| Автоматические измерения/курсоры | 20/• | |||
| Импульсное срабатывание, ширина/число | •/• | •/• | •/• | •/• |
| Hold-Off/Регулируемая задержка | •/• | •/• | •/• | •/• |
| Вычислительные функции +-/x/:/ расширенные функции | •/•/•/• | •/•/•/• | •/•/•/• | •/•/•/• |
| Автоустановка с выбором каналов | • | • | • | • |
| Другие функции | ||||
| Спектральный анализ БПФ, Lin и Log | 12 бит/72 дБ+форма волны | 12 бит/72 дБ+форма волны | 12 бит/72 дБ+форма волны | 12 бит/72 дБ+форма волны |
| Мультиметры для измерения ИСКЗ | 200 кГц | 200 кГц | 200 кГц | 200 кГц |
| Регистратор | Запись в режиме «МУЛЬТИМЕТР» файла на 100 квыб | |||
| Анализ гармоник | 63 порядка | 63 порядка | 63 порядка | 63 порядка |
| Пороговые регистраторы (количество каналов) | 2 | 4 | 2 или 4 | 2 |
| Измерение мощности / гармоник мощности | •/- | •/- | •/- | •/- |
| Общие характеристики | ||||
| Цветной ЖК-дисплей 5,7/7/3,5" | 7" | 7" | 7" | 7" |
| Калибровка при помощи программного обеспечения, 100% «дистанционная» | • | • | • | • |
