Назначение:
- Определение корреляционным методом местоположения утечек из трубопроводов.
- Проведение трассировки подземных коммуникаций с отображением оси коммуникации и цифровым измерением глубины залегания.
- Уточнение места утечки акустическим течеискателем.
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
- Поиск места повреждения силового кабеля индукционным и акустическим методами.
Области применения:
- Теплосети
- Водоканал
- Продуктопроводы
Функции:
- Поиск места разгерметизации трубопровода корреляционным и акустическим методами.
- Поиск подземных коммуникаций (кабели, трубопроводы).
- Трассировка подземных коммуникаций с графическим отображением оси коммуникации и цифровым измерением глубины залегания.
- Поиск мест повреждения силовых кабелей индукционным и акустическими методами.
Преимущества:
- наличие радиоканалов;
- высокая помехозащищенность;
- оперативность и скорость расчетов;
- ударозащищенные водонепроницаемые датчики;
- малые габариты и вес;
- высокая точность определения мест разгерметизации, удобство в эксплуатации;
- возможность обнаружения подземных коммуникация в режиме «трасса» и отображением оси коммуникации и глубины залегания;
- проведение трассировки подземных коммуникаций в активном режиме от генератора.
Применение:
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

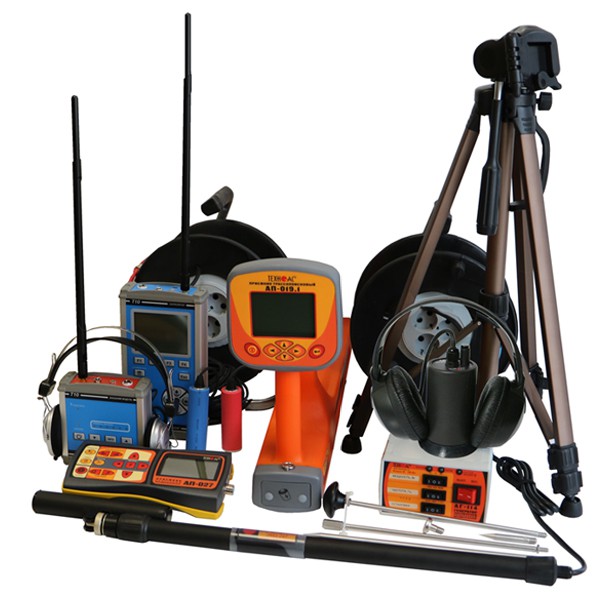

- Корреляционный течеискатель (ВУ)
- Внешний модуль
- Датчик 2шт
- Антенна 2шт
- Удлинитель сигнального провода на катушках (25 м) 2шт
- Штатив
- Сетевой адаптер 2шт
- Аккумуляторные батареи
- Трассопоисковый приемник "АП-019.1"
- Трассопоисковый приемник "АП-027"
- Генератор "АГ-114.1"
- Комплект акустического датчика “АД-247”
- Электромагнитный датчик "ЭМД-247"
- Индукционная антенна "ИЭМ-301.3"
- Головные телефоны
- Батарейки для приемника "АП-019.1" 4шт
- Батарейки для приемника "АП-027" (AA) 4шт
- Источник питания для генератора
- Кабель для подключения внешнего аккумулятора для генератора
- Кабель для подключения нагрузки
- Контакт магнитный 2шт
- Штырь заземления 2шт
- Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030
- Держатель для приемника "АП-027" АП-027.00.010
- Крестовая отвертка Сумка для ЭМД
- Чехол 53186
- Транспортные сумки
- Руководство по эксплуатации
- Паспорт
| Корреляционный течеискатель | |||
| Диапазоны: (при скорости звука 1300м/сек) | 100, 250, 500, 1000, 2000 м | ||
| Точность | 0,1% от диапазона | ||
| Диаметр контролируемого трубопровода, мм | 25...800 | ||
| Дальность радиосвязи, м | до 200 | ||
| Минимальное давление в трубопроводе, кг/см2 | 1,5 | ||
| Фильтры: нижних частот/верхних частот Гц | 100, 300, 600/630, 1250, 2500 | ||
| Рабочие частоты коррелятора, Гц | 60 ... 5000 | ||
| Питание вычислителя коррелятора, В | 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы | ||
| Радиосвязь с внешним модулем | 2,4 ГГц | ||
| Температура окружающей среды, ºС | -20 ... +40 | ||
| Дисплей | Графический, LCD, 320х240 точек | ||
| Корпус | IP42 | ||
| Размеры | 125х227х45 мм | ||
| Масса | 1,0 кг | ||
| Приемник "АП-019.1" | |||
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц | ||
| Добротность квазирезонансных фильтров (Q) | Не менее 100 | ||
| Диапазон частот «Широкая полоса» | 0,04…8 кГц | ||
| Диапазон частот «Радио» | 8…40 кГц | ||
| Максимальный коэффициент усиления электрического тракта | >100 дБ | ||
| Количество встроенных датчиков | 4 | ||
| Подключаемые внешние датчики | КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») | ||
| Управление чувствительностью | Автоматическое - для 2D отображения «Трасса». Полуавтоматическое или ручное (по выбору) - для «Графиков». Автоматическое или ручное (по выбору) - для режима «2-частоты». |
||
| Определение глубины залегания трассы | Автоматически в режиме «Трасса» 0...10 м | ||
| Точность определения глубины залегания | ±5% | ||
| Измерение тока принимаемого сигнала | Автоматически в режиме «Трасса» 0,01....9,99 А | ||
| Точность измерения тока принимаемого сигнала | ±5% | ||
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) | ||
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка | ||
| Индицируемые параметры | параметры настройки и управления 2D визуализация положения трассы относительно прибора графики уровня сигнала с датчиков глубина залегания трассы ток сигнала |
||
| Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
||
| Источник питания | 4…7 В (4 элемента тип «С») | ||
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов | ||
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С | ||
| Степень защиты корпуса | IP54 | ||
| Габаритные размеры | 330х140х700 мм | ||
| Масса | 2,4 кг | ||
| Приемник "АП-027" | |||
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ/НР | Датчик АД | |
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | ||
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» | |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
|
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц | |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB | |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | ||
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | ||
| Головные телефоны -синтезированный звук ЧМ. | - | ||
| Встроенный излучатель - синтезированный звук ЧМ. | |||
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | ||
| Время непрерывной работы, не менее | 20 часов | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | ||
| Класс защиты от внешних воздействий | IP54 | ||
| Габаритные размеры электронного блока | 220*102*42 мм | ||
| Масса электронного блока, не более | 0,46 кг | ||
| Генератор "АГ-114.1" | |||
| Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт | 5, 10, 20 | ||
| Усилитель мощности | CLASS D КПД 80% | ||
| Частота генерации (непрерывно или импульсы), Гц | 512, 1024, 8192, чередование 3-х частот | ||
| Допустимое сопротивление нагрузки | любое (0…∞) | ||
| Согласование с нагрузкой | Автоматическое | ||
| Время непрерывной работы при выходной мощности 20 Вт (импульсы), час | 5 | ||
| Питание | 1 аккум. 12 В / 2,2 Ач | ||
| Габаритные размеры электронного блока, не более, мм | 190х140х80 | ||
| Вес генератора в чехле, не более, кг | 2,2 | ||
| Индуктивная антенна "ИЭМ-301.3" | |||
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 | ||
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 | ||
| Тип корпуса | пластмассовый, герметичный | ||
| Датчик акустический "АД-247" | |||
| Габаритные размеры прибора, не более, мм | 60х130 | ||
| Масса, не более, кг | 0,95 | ||
| Электромагнитный датчик "ЭМД-247" | |||
| Тип преобразователя | резонансная ферритовая магнитная антенна | ||
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц | ||
| Тип питания | от приемника | ||
| Коммутация резонанса | принудительная (управляется приемником) | ||
